易珑海洋防腐涂料

产品分类

产品简介

海洋生物的附着原理和方式

易珑船舶防污

测试数据

产品简介

类与海洋生物附着之间的战斗已有四千年历史，而防止附着生物的污损研究至今也有300多年。自1626年出现防污涂料以来，人们通常采用毒料毒杀附着生物为依据，建立了漆膜的毒物渗出理论。
例如，在船体防污涂料中添加铜、汞、镉、砷、铅等无机化合物或有机锡，取得了一定防污效果。
但这种含毒料防污漆污染海水，破坏生态环境，尤其是对于沿海生活的人来说，无异于隐形杀手。加之成本高，工艺要求复杂，很多地方已命令禁止使用含毒料的防污涂料。

我国于1995年发表了“21世纪海洋发展宣言”，明确提出发展无公害的海洋防腐和防污技术。所以，高效、无毒、水性/环保型的环境友好型防污涂料成为当今海洋涂料的发展方向。

海洋生物的附着原理和方式

若要研究船舶涂料的防污性能，必须了解海洋生物的附着原理和方式。

1.附着方式：分泌粘液润湿被附着表面，以化学键合、静电吸附、渗透扩散等方式附着。

→要求涂料表面“自由能”低。粘液对表面的润湿性越差，固体表面液体的接触角就越大，难以附着或附着不牢，可利用船舶自重，航行水流的冲击，或辅助设备的清理即可轻易去除。

2.粗糙度：研究发现，附着物表面的粗糙度会影响藤壶等海洋生物的附着。海洋生物喜欢吸附在粗糙的表面，具有“向触性”。

→要求涂料具有较高的硬度和优异的不沾性。越是光滑不粘的表面，海洋生物越难以吸附。

3.其他性能：海洋防腐属于重防腐领域，除上述要求外，用于船舶的防腐涂料还必须具有优异的耐候性、耐盐雾性能、耐干湿交替、耐划伤等综合性能。

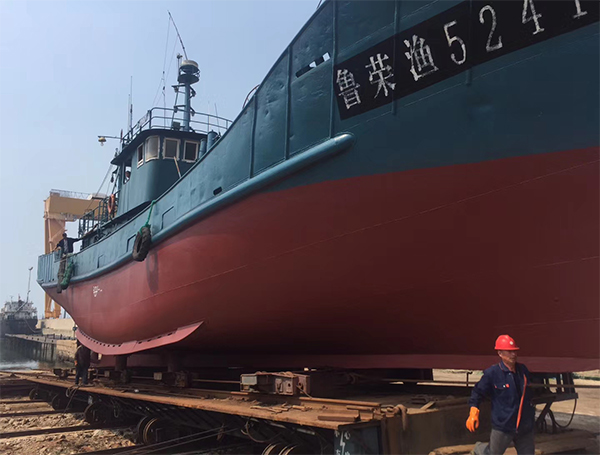

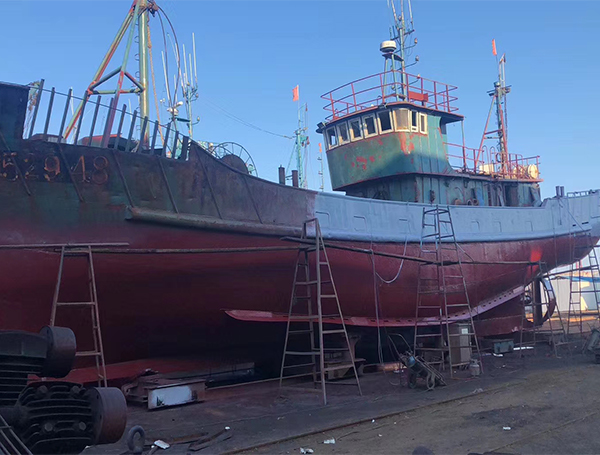

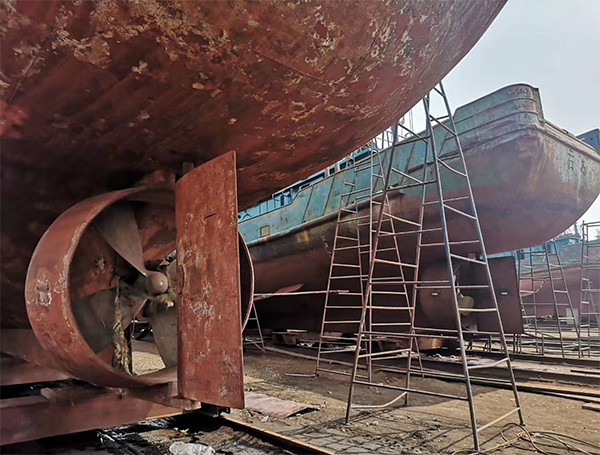

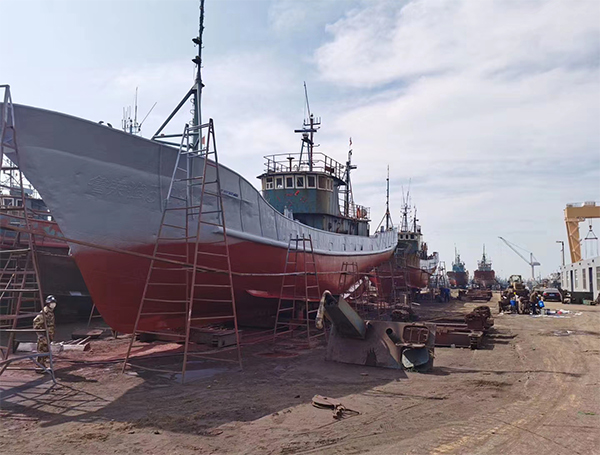

易珑船舶防污

易珑柔性陶瓷防腐涂料在船舶防污领域的核心竞争力。
1.纯无机，硅氧烷纯无机涂料，优异的耐候性能。
2.耐腐蚀，盐雾试验＞3000小时，长效防腐。
3.高硬度，交联反应固化原理，硬度最高可达6H。低摩擦系数，同等马力船速更高。
4.耐污性，有效抑制海洋生物附着，延长维保周期。

5.易施工，固体分＞80%，单次涂装膜厚100微米以上，可带锈涂装。

测试数据

性能	标准	数据
铅笔硬度	三菱铅笔	2-4H
附着力（Mpa）	GB/T 5210	>5
耐二甲苯溶剂（常温，6个月）	KS M 5307	不起泡、不生锈、不开裂、不脱落
耐原油性（60℃，6个月）	KS M 5307	不起泡、不生锈、不开裂、不脱落
耐热水性（90-100℃，48小时）	GB/T 1733	不起泡、不生锈、不开裂、不脱落
耐碱性（5%，Na2CO3，48小时，常温）	GB/T 9274 甲法	不起泡、不生锈、不开裂、不脱落
耐酸性（5%，H2SO4，500小时，常温）	GB/T 9274 甲法	不起泡、不生锈、不开裂、不脱落
耐盐水（5%，NaCL，2000小时，常温）	GB/T 9274 甲法	不起泡、不生锈、不开裂、不脱落
耐汽油性（常温，6个月）	SY/T 0319	不起泡、不生锈、不开裂、不脱落
耐柴油性（常温，6个月）	SY/T 0319	不起泡、不生锈、不开裂、不脱落
耐冲击性（50cm，1kg）	GB/T 1732-1993	合格
盐雾加速试验（3000小时）	GB/T 1771	不起泡、不生锈、不开裂、不脱落
冻融循环（5个循环）（级）	SY/T 0320	合格
耐候性加速试验（3000小时）	GB/T 1865	不起泡、不开裂、不脱层、无明显变色、失光和粉化
耐温测试	600℃*24小时	外观无明显变化
